La nuova linea di produzione di acqua in bottiglia da 45.000 bottiglie all'ora nel sito del cliente nella provincia dello Yunnan
Gamma di linea di produzione:
fornire la pianificazione dell'intero impianto, la progettazione del layout della linea di produzione; intraprendere la linea di produzione complessiva di imballaggi; intraprendere la linea di produzione di imballaggi a valle;
Tipo di linea di produzione:
Acqua pura in bottiglia e acqua minerale ((Capacità della bottiglia: 200ml-1,5L)
Acqua in bottiglia/Acqua in bottiglia usa e getta ((Capacità della bottiglia 4,5L-18L)
e altre linee di produzione di acqua
attrezzature della linea di produzione: sistema di pretrattamento, soffiatura, riempimento e tappo in una sola macchina, macchina di etichettatura, sistema di trasporto bottiglia/scatola, sistema di controllo elettrico,catena di sterilizzazione in bottiglia invertita, bottiglia calda / galleria di spruzzo di raffreddamento, macchina per soffiare l'acqua, macchina per dividere la corsia, macchina per imballare film termici, macchina per avvolgere cartoni, macchina per palettizzare, ecc.;
Attrezzature ausiliarie: rilevamento del prodotto finito, rilevamento del livello del liquido, stampante a getto d'inchiostro, pesatrice, ecc.
Prodotto della linea di produzione: 12.000 bottiglie all'ora - 72.000 bottiglie all'ora
1.Norme di progettazione della linea di produzione per45,000 bottiglie all'ora linea di produzione di acqua in bottiglia:
1) Principi di selezione delle attrezzature della linea di produzione:
Per far sì che l'attrezzatura di ciascuna parte della linea di produzione raggiunga la capacità di produzione progettata e l'efficienza di produzione dell'intera linea raggiunga il massimo,è particolarmente importante selezionare attrezzature con capacità produttiva adeguataSe la capacità di attrezzatura è troppo bassa, la linea di produzione non può soddisfare i requisiti di capacità di produzione previsti, l'efficienza di produzione dell'intera linea è bassa,e la produzione non può soddisfare le esigenze del mercatoSe la capacità è troppo elevata, il costo dell'attrezzatura aumenterà.causando sprechi di energia e aumentando i costi operativi della linea di produzione.
2) Norme di progettazione della linea di produzione:
La progettazione della linea di produzione è pianificata attorno alle attrezzature chiave.Le attrezzature chiave della linea di produzione sono di solito la macchina per soffiare le bottiglie e la macchina per riempire.
Il calcolo delle prestazioni della linea di produzione si basa sulle prestazioni di questa apparecchiatura.L'efficienza dell'intera linea diminuirà di conseguenza.Tutte le altre apparecchiature hanno una velocità di funzionamento superiore a questa apparecchiatura.
Sulla base della capacità di stoccaggio di piccole bottiglie di 48.000 BPH, la capacità dell'apparecchiatura di riempimento è di 48.000 BPH (fornita dal cliente), corrispondente alle corrispondenti apparecchiature di fascia superiore e inferiore.Per evitare l'impatto dei tempi di fermo dell'apparecchiatura dovuti alla sostituzione del materiale di imballaggio, la linea di trasporto è dotata di una piattaforma di trasporto dinamico a tampone con un tempo di tampone progettato di 4 minuti.
2.Requisiti dei clienti per45,000 bottiglie all'ora linea di produzione di acqua in bottiglia:
1) Capacità della linea di produzione: 45000 BPH;
2) Forma dell'etichetta: etichettatura con adesivo a caldo;
3) Forma e caratteristiche dell'imballaggio: pellicola, 338 ml, 542 ml, 1,35 l, 4*6;
4) Tipo di bottiglia e disegno del tipo di bottiglia (da determinare).
3.Vantaggi di Peiyu Engineering and Equipment per45,000 bottiglie all'ora linea di produzione di acqua in bottiglia:
1) Automazione:
La soluzione di attrezzature fornita da Peiyu è una soluzione matura di linea di produzione completamente automatica.1 persona nella macchina di etichettatura, 1 persona nel pallettizzatore (responsabile esclusivamente dell'ispezione, del ripristino e dell'eliminazione dei guasti dell'apparecchiatura) e 2 persone in posizioni flessibili.si ritiene che il funzionamento di altre apparecchiature non sia influenzato durante una breve arrestoPeiyu ha molti casi di successo completamente automatizzati nelle industrie dell'acqua, delle bevande e degli alimenti in scatola per comprendere e visitare.
Peiyu ha sempre condiviso soluzioni di automazione con i partner e ha presentato soluzioni di automazione mature ai potenziali partner.
2) Tecnologia di lavorazione:
Per la struttura del telaio dell'attrezzatura, Peiyu adotta il processo di saldatura prima e poi di lavorazione,che garantisce che i parametri tecnici e gli errori dell'attrezzatura finita siano molto superiori al livello di riferimento del settore(Se si desidera ottenere il processo di saldatura prima e poi di lavorazione, sono necessarie attrezzature di lavorazione su larga scala.Si prega di effettuare un'ispezione in loco per verificare se la vostra azienda è in grado di effettuare lavorazioni su larga scala).
3) Forza tecnica:
Peiyu ha il certificato Shaanxi Xi'an Peiyu Research Institute, con 45 tecnici meccanici, elettrici e di processo (8 dei quali hanno titoli professionali senior).
4) Servizio post vendita e assistenza tecnica:
Il sistema MES Peiyu dispone di una gestione remota online e di un sistema di allarme automatico per le attrezzature.Per evitare il guasto dell'apparecchiatura, rischi nascosti dovuti a un funzionamento improprio o ad una manutenzione inadeguata durante la produzione e l'uso dell'apparecchiatura, Peiyu effettua ispezioni tecniche gratuite delle attrezzature due volte l'anno e fornisce formazione tecnica al personale pertinente.garantire la qualità dei prodotti e migliorare l'efficienza della produzione della linea di produzione.
4.Diversi nomi per la linea di produzione di acqua in bottiglia da 45.000 bottiglie all'ora:
Linea di produzione di acqua
Linea di produzione di acqua purificata
Linea di produzione di acqua minerale
Linea di produzione di acqua ricca di idrogeno
Linea di produzione di acqua elettrolita
Linea di produzione di acqua soda
Linea di produzione di acqua frizzante
Linea di produzione di sodio
Linea di produzione di acqua in bottiglia
Linea di produzione di acqua in barile
Linea di produzione di acqua potabile
Linea di produzione di acqua in bottiglia in PET
Linea di produzione di acqua in bottiglia in PE
Linea di imballaggio dell'acqua
Linea di imballaggio dell'acqua purificata
Linea di imballaggio dell'acqua minerale
Linea di imballaggio dell'acqua ricca di idrogeno
Linea di imballaggio dell'acqua elettrolita
Linea di imballaggio dell'acqua soda
Linea di imballaggio dell'acqua frizzante
Linea di imballaggio della soda salata
Linea di imballaggio dell'acqua in bottiglia
Linea di imballaggio dell'acqua in botti
Linea di imballaggio dell'acqua potabile
Linea di imballaggio di acqua in bottiglia in PET
Linea di imballaggio di acqua in bottiglia in PE
Fino alla fine della linea
Acqua purificata fine linea
Acqua minerale fine linea
Acqua ricca di idrogeno
L'acqua elettrolita alla fine della linea
Acqua soda fine linea
Acqua frizzante fine linea
Fino alla fine della linea, soda salata
Acqua in bottiglia fine linea
Fine della linea dell'acqua in barile
Acqua potabile fine linea
Fine della linea di acqua in bottiglia in PET
Fine della linea di acqua in bottiglia PE
5.Introduzione e descrizione tecnica dell'attrezzatura principale per la linea di produzione di acqua purificata in bottiglie di PET da 48000 BPH:

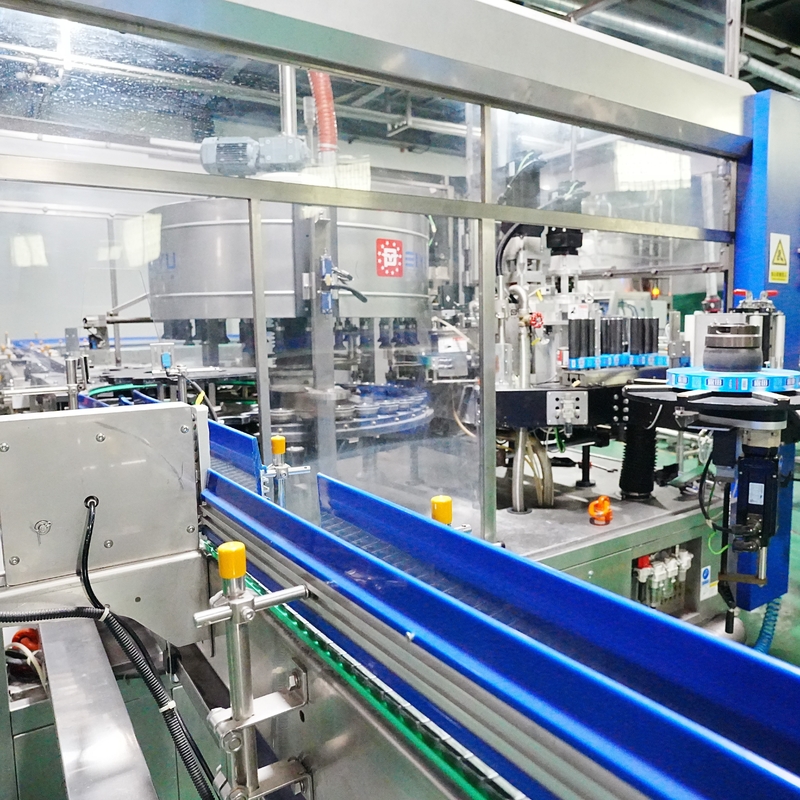

1) Macchina per l'etichettatura della colla di fusione a caldo:
(1) Visualizzazione dell'apparecchiatura:
La macchina di etichettatura è un'attrezzatura importante e chiave sulla linea post-imballaggio.struttura compatta, fine montaggio, buona stabilità di funzionamento ad alta velocità, basso consumo di colla e bassi costi operativi delle bottiglie e dei marchi.Il marchio di fabbrica, di bellissimo design, viene confezionato su una sola bottiglia dopo essere passato attraverso la macchinaÈ un modello avanzato sviluppato negli ultimi anni.
(2)Soluzione tecnica del prodotto e descrizione dei parametri tecnici:
Principali parametri tecnici:
Capacità nominale dell'apparecchiatura è di 33.000 BPH:
| Nome della macchina |
Macchina di etichettatura per anelli di colla a fusione calda completamente automatica |
| Modello della macchina |
SPCTTB.RH15 |
| Numero di stazioni di etichettatura |
1 |
| Numero di vassoi per bottiglie |
15 |
| Metodo di incollaggio |
Rivestimento in rotoli |
| Metodo di etichettatura |
Etichettatura della bobina |
| Spessore dell'etichetta |
00,04 ‰ 0,05 mm |
| Capacità di produzione nominale |
33,000 bottiglie/ora (bottiglie rotonde, diametro ≤ 75 mm) |
| Potenza delle apparecchiature |
28 kW |
| Pressione dell'aria compressa |
0.6 ‰ 0,7Mpa |
| Consumo di gas |
450L/min |
| Consumo di colla di fusione calda |
14.5-16 mg/bottiglia (per esempio, prodotto in bottiglia da 520 ml) |
| Tipo di bottiglia adatto |
Φ50-104 mm, H=140-325 mm |
| Dimensioni complessive (lunghezza*larghezza*altezza) |
2300*2020*2500 (mm) |
| Peso circa |
3500 kg |

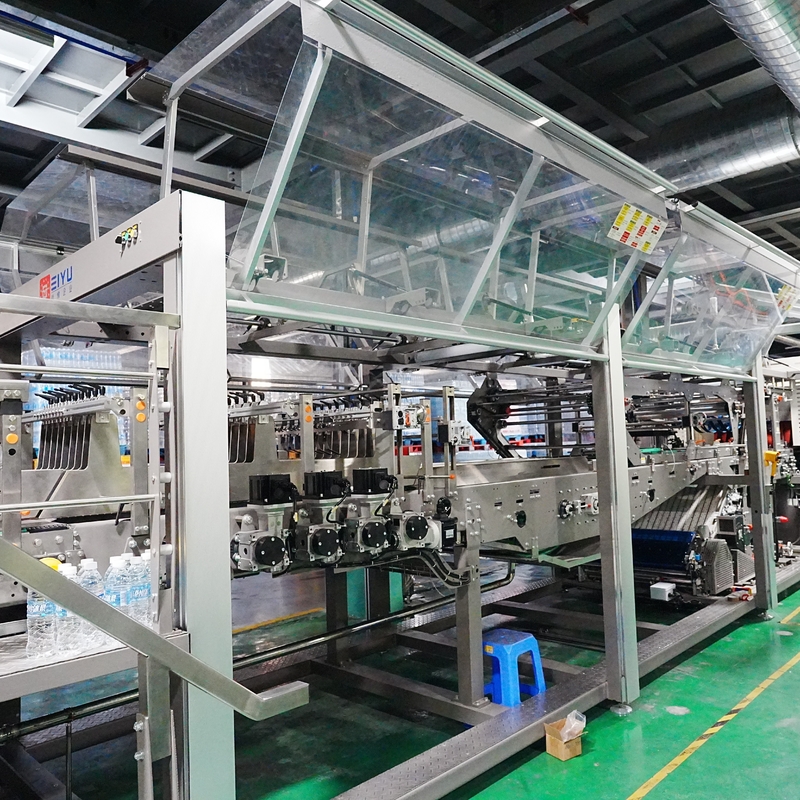

2) SPCSW.A1 Macchina di avvolgimento termico a singolo canale:
La macchina di imballaggio a pellicola termicamente restringente completamente automatica è un nuovo tipo di apparecchiatura di imballaggio progettata e fabbricata in base alle caratteristiche del restringimento della pellicola di imballaggio durante il riscaldamento.Può organizzare automaticamente i singoli prodotti, raggrupparli, servo spingere le bottiglie, servo avvolgere la pellicola, e infine formare un pacchetto collettivo attraverso il riscaldamento e la contrazione, il raffreddamento e la modellazione.con un aspetto regolare e bello, risparmiando sui costi di imballaggio.
(1) Flusso di processo:
Trasporto - sistemazione - raggruppamento - alimentazione della pellicola - imballaggio della canna di raccolta della pellicola - restringimento - raffreddamento - produzione del prodotto finito
(2).Descrizione delle caratteristiche del processo
(2).1 Aspetto semplice e bello, struttura nuova e unica, facile manutenzione.
(2).2 L'espansione pneumatica supporta i rulli di pellicola, il trasporto elettronico di pellicola a induzione, l'alimentazione stabile della pellicola, il cambio veloce e rapido della pellicola.
(2) Sistema di controllo servomotore, stabile e affidabile.
(2).4 L'ingresso adotta un'alimentazione progressiva della bottiglia con piastra guida a passo, e il meccanismo dinamico di divisione della corsia è combinato con il rilevamento ad ultrasuoni per prevenire efficacemente gli ingorghi della bottiglia in tempo reale.
(2).5 Il nastro trasportatore allungato per l'alimentazione delle bottiglie favorisce la classificazione delle bottiglie, aumentando efficacemente il numero di barre di raccolta delle pellicole, riducendo la velocità lineare della catena trasportatrice,e aumentare la tolleranza dell'attrezzatura.
(2).6 Il meccanismo di separazione della bottiglia adotta un servo combinato con una struttura a cam, e la separazione della bottiglia è accurata e affidabile.
(2).7 La camera di contrazione adotta una tecnologia unica di trasporto dell'aria circolante per migliorare notevolmente l'effetto di contrazione.,miglior effetto di contrazione del packaging.
(2).8 Oltre il 90% dei componenti elettrici sono di qualità, stabile e affidabile.
(2).9 L'intera macchina adotta una progettazione tecnologica di risparmio energetico, con un risparmio del 30% di perdite di potenza, basse emissioni di carbonio e protezione dell'ambiente.
(2).10 Il sensore di marcatura a colori cattura automaticamente il marchio,e il servomotore controlla la lunghezza e la posizione della pellicola di alimentazione per ottenere il posizionamento della pellicola a colori e migliorare il grado di imballaggio del prodotto.
(3) Struttura e funzione principali:
L'intera serie di apparecchiature è costituita da nastro trasportatore di alimentazione delle bottiglie, macchina di imballaggio, macchina riscaldatrice, rullo trasportatore non alimentato e controllo elettrico, controllo pneumatico e altre parti.
(3).1 Macchine per imballaggio
La macchina di imballaggio è composta principalmente da telaio, meccanismo di separazione della bottiglia, meccanismo di spinta della bottiglia, meccanismo di posizionamento della pellicola, meccanismo di avvolgimento della pellicola, ecc.
(3)1.1Il meccanismo di alimentazione della bottiglia è responsabile del trasporto delle bottiglie in PET al meccanismo di separazione della bottiglia, che è diviso in trasportatore anteriore e trasportatore posteriore.
(3)1.2 Il meccanismo di separazione delle bottiglie è responsabile della selezione delle bottiglie in PET in base alle prescrizioni dell'imballaggio per realizzare la spinta a pellicola.
(3)1.3Il meccanismo di spinta della bottiglia è responsabile di spingere le bottiglie di PET raggruppate in avanti e di avvolgerle con pellicola.
(3)1.4Il ripiegamento della pellicola è responsabile della fornitura di pellicola per avvolgere le bottiglie di PET raggruppate.
(3)1.5. Avvolgimento: impostare automaticamente la lunghezza di rifornimento della pellicola restrittiva in base alle dimensioni del pacchetto e completare l'avvolgimento automatico in modo sincrono mentre il prodotto si muove in avanti.
(3)2. macchina di contrazione termico
La macchina termostatica è composta da tre parti: riscaldamento e contrazione, raffreddamento e modellazione e trasporto del prodotto.
(3)2.1 Riscaldamento e contrazione:
La macchina di contrazione riscalda e restringe l'imballaggio, in modo che la pellicola si restringe uniformemente alla temperatura impostata, aderisca alla superficie dell'imballaggio,e avvolge la confezione strettamente per raggiungere lo scopo di imballaggio desiderato.
(3)2.2 raffreddamento e modellazione:
Il raffreddamento e la modellazione sono responsabili del raffreddamento rapido della pellicola sulla superficie dell'imballaggio che è stata riscaldata e ridotta, in modo che la pellicola diventi rapidamente in uno stato ad alta resistenza per una facile manipolazione.
(3)2.3 Trasporto del prodotto:
Gli articoli completamente confezionati vengono trasportati sul rullo trasportatore senza motore; il rullo trasportatore senza motore può svolgere un ruolo di stoccaggio temporaneo, che è conveniente per il personale da impilare o trasportare.
(4) Parametri tecnici:
| Capacità di produzione |
45 confezioni/minuto (bottiglia rotonda) |
| Temperatura di contrazione |
200°C ≈ 280°C |
| Materiale di imballaggio |
PE |
| Forma del contenitore applicabile |
Contenitore rotondo, contenitore quadrato |
| Larghezza del rotolo di pellicola |
≤ 600 mm |
| Spessore della pellicola |
00,06 ‰ 0,12 mm |
| Diametro del rotolo di pellicola |
≤ 450 mm |
| Rumore di lavoro |
≤ 65 dB |
| Voltaggio |
380V/50Hz a tre fasi e cinque fili |
| Pressione di lavoro |
0.6 ∼0.8Mpa |
| Consumo di gas |
100 NL/min |
| Potenza totale dell'apparecchiatura |
100 kW |
| Dimensioni standard dell'apparecchiatura (unità: mm) L×W×H |
circa 15000×1890×3000 |
| Peso dell'apparecchiatura (unità: t) |
6.8 |
3) Palettizzatore a portale a canale singolo:
(1) Introduzione funzionale:
Esso impila principalmente i prodotti confezionati (scatole, sacchetti,i barili) sui corrispondenti pallet vuoti in un certo ordine attraverso azioni meccaniche continue per facilitare la movimentazione e il trasporto dei prodotti in lotto, migliorando così l'efficienza della produzione.
(2) Parametri tecnici:
a. velocità di immagazzinamento dell'intera macchina 35 sacchetti/minuto (adjusted according to the stacking diagram)
b.Massimo carico per strato 250 kg
c. Pallettatura massima 1500 kg
d. altezza massima di impilazione 1800 mm
e. Potenza installata 20 kW
f.Pressione d'aria utilizzata 7 bar
g. Consumo d'aria 200L/min
h. Pallet size Pallet size 1000-1300 mm (according to specific needs)
(3) Caratteristiche dell'apparecchiatura:
a. Il telaio strutturale è welded e ha piedi regolabili
b. The product input area and buffer area use stainless steel rollers, and the finished product stack output roller is made of carbon steel/chain conveyor can also be selected
c. I cuscinetti palletizzatori gantry usano cuscinetti impermeabili TR/NSK
d. Utilizzo di slide plates a motore
e. 3 sections of inlet box separation conveyor belt
f. Dispositivo di pressione laterale a stack
g. Power roller conveyor belt in the stacking area
h. Arrangement buffer
i. un set di posizionatori di pallet
j.Two partitions for arrangement (Due partizioni per arrangiamento)
k. fornitore di pallet vuoti
l. conveyor belt a catena di uscita di 6 metri di lunghezza, che soddisfa le esigenze di stoccaggio di 2 o 3 pile
m. 2 sections of chain conveyor belt
n. dispositivi di sicurezza circondanti
o.La scatola di controllo elettrica include un dispositivo pneumatico:
(4) Composizione dell'apparecchiatura:
a. linea della cintura di accelerazione: due linee di cintura con velocità diverse, the rear section of the belt line is twice the speed of the front section (the speed can be adjusted by the inverter to adjust the distance between the two boxes) The boxes are pulled apart by a certain distance through the speed difference
b. linea di trasporto per il trasferimento della scatola: la linea di trasporto inferiore quando la scatola gira, la velocità è la stessa della velocità della sezione posteriore della linea della cintura di accelerazione
c. Meccanismo di trasferimento della scatola: ruotare la scatola di 90 gradi
d. Meccanismo di blocco del trasferimento della scatola: When the box needs to turn 90 degrees, the cylinder of this mechanism will quickly extend to block the side of the box and make the box turn Quando la scatola ha bisogno di girare di 90 gradi, il cilindro di questo meccanismo si estenderà rapidamente per bloccare il lato della scatola e farla girare
e. meccanismo automatico di separazione delle scatole: le scatole sono rapidamente separate dalla linea della cintura di accelerazione;e le scatole saranno automaticamente divise in due corsie quando si entra nel meccanismo di separazione della scatola
f. Box push mechanism: When the boxes enter the arrangement stacking table in an orderly manner, each time an arrangement is completed, quando le scatole entrano nell'arrangement stacking table in modo ordinato, ogni volta che un arrangement è completato,il meccanismo spingerà automaticamente i prodotti disposti nell'area di stoccaggio del tavolo di impilazioneQuando una pila di prodotti è piena, il meccanismo di spinta della scatola spinge l'intero strato di prodotti nel meccanismo di sollevamento
g. Box stacking and sorting mechanism: I prodotti sono disposti in modo ordinato in un livello attraverso il box pushing mechanism
h. telaio principale: è composto dal telaio principale e dalla potenza di sollevamento.
i. Meccanismo di sollevamento + scorrevole: il meccanismo del tavolo di sollevamento è dotato di un gruppo di tavoli scorrevoli e di un meccanismo di modellazione.La funzione è quella di compattare i prodotti sciolti e poi impilare i prodotti strato per strato attraverso il meccanismo scorrevole
j. Stacking mechanism: This mechanism can place 10 empty pallets, and the pallets are placed one by one on the empty pallet conveyor line in an orderly manner through the cylinder. Questo meccanismo può posizionare 10 pallet vuoti, e i pallet sono posizionati uno per uno sulla linea di trasporto dei pallet vuoti in modo ordinato attraverso il cilindro
t.Empty pallet conveyor line: convey empty pallets
k. Full pallet conveyor line: convey the stacked whole stack of products to the insertion work position.
m. Electric control system + operating table: the main electric control cabinet of the whole machine, manual operating table Sistema di controllo elettrico + tavola operativa
n. Safety guardrail: proteggere l'operatore

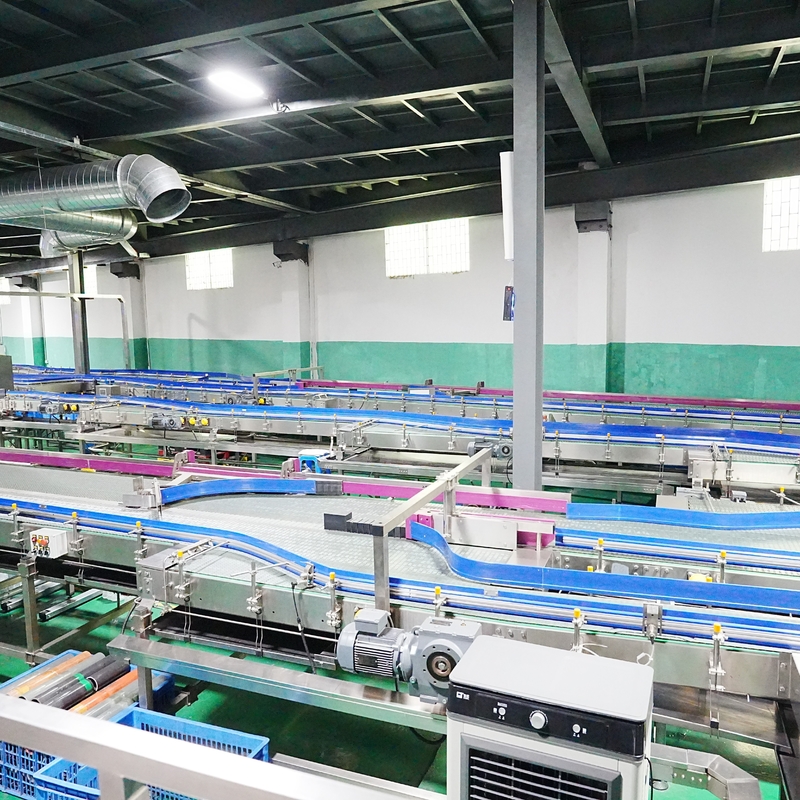

4) Sistema di trasporto:
(1) Linea di trasporto di bottiglie:
| Composizione dell'apparecchiatura |
Nome dell'apparecchiatura |
Norma di configurazione |
| Struttura principale della linea di trasporto delle bottiglie |
Placca laterale |
1) Materiale: SUS304;
2) Specifiche: spessore della piastra ≥ 2,5 mm, altezza ≥ 160 mm. |
| Struttura principale della linea di trasporto delle bottiglie |
Diametro di copertura |
1) Materiale: SUS304, spessore della piastra ≥ 2,5 mm;
2) La trave è una parte in lamiera a forma di C. La trave con più di 18 colonne è saldata con tubi rettangolari e piastre piegate e la struttura è stabile.
3) spessore della piastra terminale ≥ 5 mm, foro a filo M10;
4) L'intervallo tra le staffe trasversali è di circa 500 mm. |
| Struttura principale della linea di trasporto delle bottiglie |
Materiale della piastra laterale di collegamento |
SUS304, spessore della piastra ≥ 2,5 mm. |
| Struttura principale della linea di trasporto delle bottiglie |
Gambe di supporto |
1) Materiale SUS304, spessore della piastra ≥4 mm, struttura di stampaggio del connettore della gamba di supporto, tubo quadrato di 50×50×2 mm;
2) Vello di ancoraggio universale M16×100, superficie della piastra di ancoraggio φ100mm, materiale di plastica; il trasportatore è anche dotato in alcuni punti di una piastra di piedi in acciaio inossidabile di fabbricazione autonoma;
3) Tra le gambe di sostegno sono disposte diverse barre inclinate di altezza diversa per garantire la stabilità delle gambe di sostegno.
4) L'ultima struttura della gamba trasportatrice utilizza tubi quadrati da 40×40×2 mm utilizzando la tecnologia di taglio laser e il centro è bloccato con tubi quadrati, che è stabile e facile da installare. |
| Struttura principale della linea di trasporto delle bottiglie |
Fabbricazione |
1) realizzati in SUS304;
2) diametro φ40 mm;
3) Macinato e facile da sostituire. |
| Struttura principale della linea di trasporto delle bottiglie |
Portamento |
1) realizzati in SUS304;
2) diametro φ40 mm;
3) Macinato e facile da sostituire. |
| Struttura principale della linea di trasporto delle bottiglie |
Fabbricazione a partire da materiali di cui all'allegato III |
1) realizzati in SUS304;
2) tubo rotondo di dimensioni φ20×3.5, con dadi a nit a entrambe le estremità per garantire la stabilità strutturale e ridurre il peso totale del telaio. |
| Struttura principale della linea di trasporto delle bottiglie |
Ruota di supporto |
1) Il corpo principale della ruota silenziosa è realizzato in PE duro verde e la superficie è realizzata in TPE morbido con durezza Shore di 70;
2) La superficie morbida può rendere la piastra della catena più silenziosa durante il funzionamento e ridurre l'usura della piastra della catena. |
| Struttura principale della linea di trasporto delle bottiglie |
Placca a catena |
1) Piastra a catena retta: cintura a maglia modulare di tipo 1000, spessore 8,7 mm senza interruzione;
2) Piastra a catena di tornitura: tipo 1060, larghezza 83,8 mm, spessore 8,7 mm, rotaia guidata a tornitura magnetica;
3) I requisiti tecnici della piastra della catena sono determinati in base al modello specifico e il raggio minimo di rotazione è di R500 mm;
4) Marca della piastra della catena: Yangzhou Weidong. |
| Struttura principale della linea di trasporto delle bottiglie |
Ruota motrice e ruota passiva |
1) Materiale poliammide (PA);
2) La ruota motrice adotta il tipo split di stampaggio a iniezione;
3) La ruota passiva adotta il tipo split o il tipo integrato. |
| Struttura principale della linea di trasporto delle bottiglie |
Dispositivo di alimentazione |
1) Modello di marca: Nord;
2) Facile da installare, struttura compatta e basso rumore, ottimizzando l'ambiente di lavoro;
3) Durante il funzionamento del motore non vi è alcuna oscillazione evidente e l'ampiezza di oscillazione non supera 1 mm. |
| Struttura principale della linea di trasporto delle bottiglie |
Assemblaggio del supporto della ringhiera |
1) Il materiale è SUS304;
2) lo spessore del telaio di ritenuta è ≥ 3 mm e modellato a forma di "J";
3) supporto della ringhiera ≥φ20*3,5 mm;
4) barra di supporto ≥φ16*2,5 mm;
5) Il pezzo di collegamento è una fusione,e la barra di supporto e il supporto del parapetto sono saldamente fissati per garantire che il parapetto possa essere regolato in altezza e larghezza in base al tipo di bottiglia e può, garantendo la stabilità del corrimano e il trasporto agevole di bottiglie e lattine;
6) L'altezza del supporto della corrimano può essere modificata in funzione delle dimensioni della bottiglia;
7) La barra di supporto della ringhiera è configurata con lunghezze diverse a seconda del tipo di bottiglia e della disposizione di trasporto per garantire la stabilità della ringhiera e la transizione agevole. |
| Struttura principale della linea di trasporto delle bottiglie |
Placca di protezione e corrimano |
1) Il materiale della piastra di protezione è: profilo in lega di alluminio. Ogni ringhiera utilizza una piastra di collegamento e bulloni per fissare la piastra di protezione durante l'installazione per garantire la stabilità della piastra di protezione;
2) Il materiale della ringhiera è una plastica di ingegneria resistente all'usura (polietilene ad altissima molecola);
3) Diversi tipi di corrimano sono configurati in base ai diversi tipi di bottiglie e ai loro materiali; ad esempio: corrimano grande C, corrimano largo ST-100, ecc.;
4) Il corrimano a doppio strato con tappo rotondo è configurato per il trasporto delle lattine.Può essere regolato in base al tipo di bottiglia per garantire che il corrimano sia protetto nella parte più dura della bottiglia, che svolge un buon ruolo protettivo per bottiglie e lattine in movimento ad alta velocità. |
| Struttura principale della linea di trasporto delle bottiglie |
Strisce resistenti all'usura e binari paralleli |
1) Le strisce resistenti all'usura sono realizzate in materie plastiche di ingegneria resistenti all'usura;
3) le rotaie sono realizzate con profili in lega di alluminio;
2) Le strisce di usura delle lastre laterali sono a forma di Z o L;
4) Le specifiche dei binari sono di 30×19×3 mm;
5) Per le piastre di catena in acciaio inossidabile, si selezionano e si installare a intervalli di tempo dei binari idonei per ridurre efficacemente l'intervallo tra le bottiglie e le lattine durante la transizione delle piastre di catena.garantire una transizione agevole delle bottiglie;
6) Le piastre laterali sono fissate con rivetti di materie plastiche di ingegneria resistenti all'usura per garantire che le piastre di catena non cadano durante un uso prolungato.L'uso di questo materiale riduce l'usura durante l'uso a lungo termine e garantisce la pulizia della linea di trasporto. |
| Struttura principale della linea di trasporto delle bottiglie |
Guida della curva magnetica |
1) Il materiale è UHMW-PE di grado 1000 (polietilene ad altissimo peso molecolare) con un peso molecolare superiore a 4 milioni di G/MOL;
2) La curva adotta un marchio nazionale, il marchio è Dongze Machinery;
3) il raggio della curva, Rmin=500 mm, il passo è di 85 mm;
4) La parte inferiore della curva è fissata con una forte forza magnetica, che garantisce la stabilità della piastra della catena durante il processo di tornitura;e corre più liscia nella curva della piastra della catena con le ali. |
| Struttura principale della linea di trasporto delle bottiglie |
Tavolo dell'acqua e supporto fisso |
1) Il vassoio dell'acqua è in SUS304; lo spessore è ≥ 1 mm e la forma è a forma di U/M;
2) Il metodo di fissaggio è di tipo sospeso e le costole di rinforzo sono installate per più di 10 file;
3) L'intervallo tra il vassoio dell'acqua e la parte inferiore del nastro trasportatore non deve essere inferiore a 50 mm, il che è conveniente per la pulizia manuale;
4) Il vassoio dell'acqua è configurato con diverse direzioni di flusso in base all'intera linea,e l'acqua e il liquido lubrificante possono essere rapidamente guidati al punto di drenaggio medio e scaricati nel sistema di drenaggio del cliente. |
| Struttura principale della linea di trasporto delle bottiglie |
Strada piatta con pavimentazione inclinata |
1) L'articolazione piana per pavimentazione è installata principalmente all'estremità della rotaia piana e viene fissata con viti inserite.Svolge un buon ruolo di guida all'incrocio tra le ruote attive e passive e il binario a piatta piatta, impedendo efficacemente il rumore alla giunzione tra la piastra della catena e la ruota dentata;
2) Materiale: nylon nero. |
(2) Linea di trasporto a scatola:
| Composizione dell'apparecchiatura |
Nome dell'apparecchiatura |
Norma di configurazione |
| Prodotto finito confezionato/linea trasportatrice a scatola |
|
|
| Casella di trasporto con telaio principale |
Fuoco di trasmissione |
Materiale:SUS304
|
| Casella di trasporto con telaio principale |
Placca laterale |
1) Materiale: SUS304;
2) Specifica: spessore della piastra ≥ 2,5 mm
|
| Casella di trasporto con telaio principale |
Cornice di sostegno |
1) Materiale: SUS304, spessore della piastra ≥ 2,5 mm;
2) Il telaio di supporto è una parte in lamiera a forma di C, saldata con piastre piegate;
3) Spessore della piastra terminale ≥ 4 mm.
|
| Casella di trasporto con telaio principale |
Gambe di supporto |
1) Realizzato in SUS304, spessore della piastra ≥ 4 mm, struttura di stampaggio del connettore della gamba di supporto, tubo quadrato 50×50×2 mm, estremità con copertura protettiva;
2) Vello di ancoraggio universale M16×100, superficie della piastra di ancoraggio φ100 mm, in plastica; il trasportatore ha anche piastre di piedi in acciaio inossidabile fatte da sé in alcuni punti;
3) Tra le gambe di supporto sono disposte diverse barre inclinate di diversa altezza per garantire la stabilità delle gambe;
4) L'ultima struttura del piede trasportatore utilizza tubi quadrati di 40×40×2 mm con tecnologia di taglio laser e le cerniere quadrate sono utilizzate al centro,che ha una struttura stabile ed è facile da installare. |
| Convogliatrici a sfera |
Selezione della piastra della catena |
1) Piastra a catena a sfera modulare, la catena curva è una piastra a catena a sfera con piedi a gancio,che può ridurre la pressione tra le confezioni quando le confezioni sono impilate durante il trasporto di prodotti confezionati a membrana, e può proteggere bene i prodotti confezionati a membrana;
2) Per i prodotti con confezione a membrana è possibile scegliere anche le ringhiere a sfera per garantire un funzionamento regolare del confezionamento a membrana;
3) Marca di piastre a catena Sibi Ding. |
| Convogliatrici a sfera |
Stradale di guida e cuscinetti Il materiale delle strade di guida è |
profilo di lega di alluminio + polietilene ad altissima molecola. |
| Convogliere a catena modulare a maglia di gomma |
Selezione della piastra della catena |
1) Catena a maglia di gomma modulare: progettata per il trasporto di arrampicata, è stabile e affidabile per linee di trasporto di scatole con una certa pendenza;
2) Marchio: Sibi Ding/Yangzhou Weidong.
|
| Convogliere a catena modulare a maglia di gomma |
Stradale di guida e cuscinetti Il materiale delle strade di guida è |
profilo di lega di alluminio + polietilene ad altissima molecola. |
| Convogliatrici a rulli |
Cornice principale |
1) Materiale della piastra laterale: SUS304, spessore della piastra ≥ 2,5 mm;
2) Materiale di copertura protettiva: SUS304, spessore della piastra ≥ 1,5 mm. |
| Convogliatrici a rulli |
Convogliatore a rullo di potenza |
1) Distanza tra i rulli: 76,2 mm;
2) Materiale: SUS304; Specificità: φ50.6*1.5mm;
3) Marchio: Zhejiang Zhengyuan;
4) Materiale dell'albero del rullo: 2Cr13;
5) Nel trasporto dei rulli, il rulliere di potenza e il rulliere di accumulo sono configurati in una certa proporzione in base al tipo di scatola;
6) Rollo di accumulo: oltre a realizzare la funzione di trasmissione di potenza, consente anche alle merci di smettere di accumularsi sulla linea di trasporto quando il dispositivo di trasmissione è in funzione,e la resistenza di marcia non aumenta significativamente. |
| Convogliatrici a rulli |
Convogliatore a rulli gratuito |
1) Spaziamento tra i rulli 70 mm;
2) Materiale: SUS304, specifica φ50.6*1.5mm;
3) Marchio: Zhejiang Zhengyuan;
4) Albero a rulli: 2Cr13. |
| Convogliatrici a rulli |
Rulli curvi |
Il rullo curvo adotta una ruota dentata in acciaio e un cilindro in acciaio inossidabile con manica a cono.Utilizza le diverse estremità di diametro del rullo conico per generare diverse velocità lineari, in modo che le merci possano essere trasportate senza intoppi a turni. |
6.Le offerte e i tempi di consegna per45,000 bottiglie all'ora linea di produzione di acqua in bottiglia:
1) Periodo di validità delle quotazioni: 1 mese;
(2) Metodo di pagamento: T/T, L/C.
(3) I clienti forniscono gratuitamente i campioni di prodotto e di imballaggio necessari per la prova in fabbrica;
(4) Tempo di consegna: 60 giorni lavorativi dalla ricezione del deposito del cliente e dei campioni di imballaggio del prodotto.
7.Assicurazione della qualità per45,000 bottiglie all'ora linea di produzione di acqua in bottiglia:
(1) La società garantisce che le merci fornite sono nuove, non utilizzate, realizzate con il design più recente e materiali adeguati, e soddisfano la qualità,specifiche e prestazioni specificate nel contratto tecnico in tutti gli aspetti;
(2) La società garantisce che dopo che la linea di produzione è stata correttamente guidata, installata e depurata,l'apparecchiatura raggiungerà i vari indicatori tecnici di prestazione del prodotto entro 15 giorni dalla messa in funzione dell'intero sistema;;
3) La società garantisce di essere responsabile dei difetti entro il periodo di garanzia della qualità indicato nel contratto,guasti e danni della linea di produzione causati da difetti di progettazione, processo, fabbricazione, installazione, depurazione o materiali forniti e qualità delle attrezzature del venditore;
(4) Il periodo di garanzia della qualità dell'apparecchiatura è di 12 mesi a decorrere dall'accettazione della linea di produzione.si constata che la qualità o le specifiche dell'attrezzatura non soddisfano le disposizioni del contratto, oppure si dimostri che l'apparecchiatura è difettosa (compresi eventuali difetti o l'uso di materiali non qualificati, ecc.),l'acquirente ha il diritto di proporre al venditore una rettifica entro il periodo di garanzia della qualità del prodotto secondo il certificato di ispezione rilasciato dal dipartimento legale;
(5) La società garantisce le proprietà meccaniche delle attrezzature fornite, la qualità del prodotto e gli indicatori di consumo del prodotto.
8.Garanzia dell'attrezzatura per45,000 bottiglie all'ora linea di produzione di acqua in bottiglia:
(1) Dopo l'accettazione dell'attrezzatura, viene fornita una garanzia di 12 mesi e il sistema di controllo (marchio standard Huichuan) fornisce una garanzia di 24 mesi; durante il periodo di garanzia,la nostra azienda fornirà agli utenti pezzi di ricambio gratuiti e servizi tempestivi ed efficaci (le parti usurate non sono coperte dalla garanzia);
2) Se l'apparecchiatura si guasta e deve essere riparata in loco,la nostra azienda garantisce che il personale di manutenzione si precipiterà sul sito del cliente entro 48 ore per aiutare il cliente a eliminare il guasto in tempo (tranne per la forza maggiore);
(3) Dopo il periodo di garanzia, la nostra azienda fornirà agli utenti una vasta gamma di supporto tecnico preferenziale, fornitura sufficiente di ricambi e altri servizi post-vendita per tutta la vita;
9.Imballaggio e trasporto per45,000 bottiglie all'ora linea di produzione di acqua in bottiglia:
(1) Metodo di imballaggio:
L'imballaggio utilizza scatole speciali di imballaggio o cornici fisse nuove e robuste, adatte al trasporto su lunghe distanze, a prova di umidità, ruggine, urti,adatti al trasporto terrestre, trasporto marittimo e sollevamento complessivo.
(2) Metodo di trasporto: trasporto terrestre, trasporto marittimo.
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
